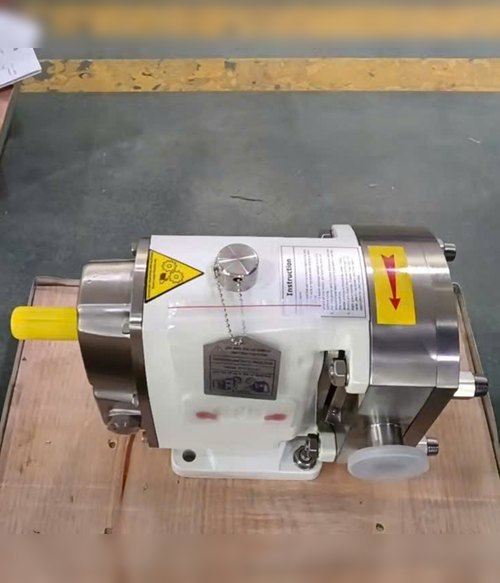

TUL-60 là bơm rotor (bơm cánh khế) inox 316L cho thực phẩm, sữa, dược mỹ phẩm và hoá chất. Cửa 3″, áp tối đa 10 bar; với rotor bướm mỗi vòng đẩy 0,586 lít, cho 1,76 – 12,31 m³/h ở tốc độ khuyên dùng 50–350 vòng/phút.
Hợp và chưa hợp
Hợp: sản phẩm đặc, có hạt, dễ nát, cần vệ sinh (thực phẩm, sữa, dược, mỹ phẩm), cần đảo chiều bơm.
Chưa hợp: chỉ bơm dầu, nhớt không cần vệ sinh thực phẩm (xem bơm nhớt bánh răng); nước sạch lưu lượng lớn; nhiệt độ trên 150°C.
Cấu hình theo đơn hàng
- Vật liệu: inox 316L, duplex 2205 hoặc Hastelloy C276.
- Độ nhám: Ra ≤ 0,8 / 0,6 / 0,4 µm.
- Truyền động: giảm tốc, điều tốc cơ, servo hoặc biến tần.
- Phụ kiện: van an toàn ngoài, áo giữ nhiệt, phễu, xe đẩy.
Tính lưu lượng TUL-60 theo tốc độ
Lưu lượng (m³/h) = lít/vòng × vòng/phút × 60 ÷ 1000. Ví dụ rotor bướm chạy 300 vòng/phút: 0,586 × 300 × 60 ÷ 1000 ≈ 10,55 m³/h. Đây là lưu lượng lý thuyết; chất lỏng loãng và áp xả cao làm lưu lượng thực tế thấp hơn do rò ngược qua khe hở.
Lưu ý vận hành TUL-60
- Không đóng van xả khi bơm chạy; nên có van an toàn.
- Không chạy khô kéo dài.
- Chạy trong dải 50–350 vòng/phút; 500 vòng/phút chỉ là giới hạn.
- Sản phẩm có hạt: rotor bướm hoặc 3 cánh xoắn, tốc độ thấp.

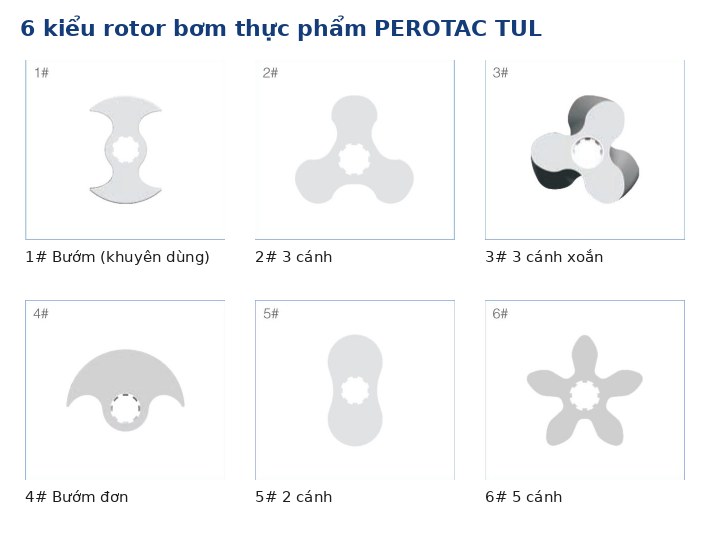

Chọn rotor cho TUL-60
Catalogue có 6 kiểu rotor:
| Rotor | Lít/vòng | Q max | Q khuyên dùng |
|---|---|---|---|
| Bướm (1#)* | 0,586 | 17,6 m³/h | 1,76 – 12,31 m³/h |
| 3 cánh (2#) | 0,659 | 19,8 m³/h | 1,98 – 13,8 m³/h |
| 3 cánh xoắn (3#) | 0,659 | 19,8 m³/h | 1,98 – 13,84 m³/h |
| Bướm đơn (4#) | 0,586 | 17,6 m³/h | 1,76 – 12,31 m³/h |
| 2 cánh (5#) | 0,654 | 19,6 m³/h | 1,96 – 13,7 m³/h |
| 5 cánh (6#) | 0,695 | 20,9 m³/h | 2,09 – 14,6 m³/h |
* Rotor bướm được hãng khuyên dùng.
- Bướm (1#): ít làm vỡ hạt, xung nhỏ.
- 3 cánh (2#): xung nhỏ hơn rotor bướm.
- 3 cánh xoắn (3#): ít vỡ hạt, xung rất nhỏ, giá cao.
- Bướm đơn (4#): cho hạt lớn, xung lớn, áp thấp.
- 2 cánh (5#): xung lớn, áp thấp.
- 5 cánh (6#): xung rất nhỏ, lưu lượng nhỏ hơn.
Toàn dòng PEROTAC TUL
| Model | Cửa | Áp max | Q max* |
|---|---|---|---|
| TUL-20 | DN25 | 15 bar | 5,1 m³/h |
| TUL-23 | DN40 | 15 bar | 7,2 m³/h |
| TUL-25 | DN50 | 15 bar | 10,1 m³/h |
| TUL-30 | DN50 | 15 bar | 15,7 m³/h |
| TUL-35 | 2,5″ | 12 bar | 19,7 m³/h |
| TUL-55 | DN65 | 12 bar | 15,9 m³/h |
| TUL-60 | 3″ | 10 bar | 17,6 m³/h |
| TUL-70 | 3″ | 15 bar | 41,1 m³/h |
| TUL-80 | DN80 | 15 bar | 41,1 m³/h |
| TUL-100 | DN100 | 10 bar | 52,7 m³/h |
| TUL-125 | DN125 | 10 bar | 67 m³/h |
* Rotor bướm. Nguồn: catalogue PEROTAC dòng TU/STU.
Hỏi nhanh về TUL-60
Có bơm sản phẩm có hạt không?
Có, nên dùng rotor bướm hoặc 3 cánh xoắn và chạy tốc độ thấp.
Công suất động cơ bao nhiêu?
Chọn theo lưu lượng, độ nhớt và áp thực tế khi báo giá.
TUL-60 chịu nhiệt bao nhiêu?
Tới 150°C theo thông số chung dòng TU/STU.
Gửi Phong tên sản phẩm cần bơm, độ đặc, có hạt hay không, nhiệt độ và lưu lượng để được chọn rotor, động cơ và báo giá. Hotline 0359 395 912. Xem thêm bơm thực phẩm.
