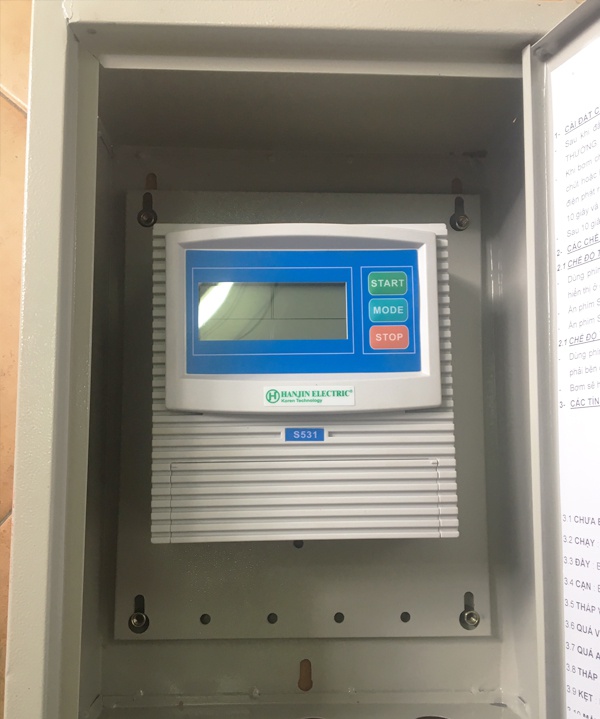

Tủ điện HanJin S531 điều khiển thông qua Smart phone

Tủ điện HanJin S531 điều khiển thông qua Smart phone

Chức năng	Các loại động cơ sử dụng
Báo quá A – Thấp A Báo Quá Vôn – Thấp Vôn Báo cạn – Báo đầy Chống mất pha	Sử dụng điện 1 pha Sử dụng điện 3 pha các loại: – 0.75 – 4Kw – 5.5Kw – 7.5Kw – 7.5Kw – 15Kw

Danh mục: Tủ điện tử, Phụ kiện bơm

Mô tả

HanJin S531 thuộc nhóm tủ điều khiển bơm. Toàn bộ giá trị của nó nằm ở khả năng nhận biết sự cố điện sớm hơn con người và cắt nguồn trước khi cuộn dây động cơ kịp hỏng.

Tủ hiển thị bằng tiếng Việt và cho phép điều khiển thông qua điện thoại thông minh, nên người vận hành không cần đứng tại tủ mới biết bơm đang ở trạng thái nào.

Nội dung dưới đây bám sát bảng chức năng công bố cho S531.

Các chức năng bảo vệ theo bảng công bố

Bảng chức năng của S531 chia thành bốn nhóm bảo vệ. Mỗi nhóm xử lý một kiểu sự cố khác nhau, và chúng bổ sung cho nhau chứ không thay thế nhau:

Chống mất pha: với động cơ ba pha, mất một pha khi đang tải làm dòng trên hai pha còn lại tăng vọt. Tủ phát hiện và cắt trước khi cuộn dây kịp cháy.
Báo quá áp và thấp áp (QUÁ V – THẤP V): tủ ngắt khi điện áp xuống dưới 340V hoặc vượt quá 435V. Đây là hai ngưỡng ghi rõ trong tài liệu của tủ.
Báo cạn – báo đầy: tủ nhận biết trạng thái nước ở bể để dừng bơm khi cạn nguồn hút hoặc khi bể nhận đã đầy.
Báo quá dòng và thấp dòng (QUÁ A – THẤP A): dòng vượt định mức cho thấy bơm đang bị cản hoặc quá tải; dòng tụt thấp bất thường lại là dấu hiệu bơm chạy không có nước. Cả hai đều dẫn tới hỏng nếu để kéo dài.

Ngoài bốn nhóm trên, tài liệu của tủ còn liệt kê cảnh báo KẸT cho trường hợp bơm bị kẹt cơ khí.

Đấu nối tủ vào hệ thống

Tủ đặt ở nơi khô ráo, thoáng, tránh nước bắn và tránh nắng trực tiếp. Vị trí lắp nên thuận tay để người vận hành đọc được đồng hồ A và màn hình mà không phải leo trèo.

Đấu đầu ra của tủ vào động cơ bơm, siết chặt đầu cốt; mối nối lỏng sẽ phát nhiệt và gây báo lỗi sai.
Kiểm tra tiếp địa của vỏ tủ và vỏ động cơ trước khi đóng điện.
Đấu phao bể dưới vào chân 1, 2, 3 và phao bể trên vào chân 4, 5, 6 theo đúng quy ước.
Cấp nguồn vào tủ theo đúng loại điện của động cơ: một pha hay ba pha như bảng công bố.
Đối chiếu dòng đọc được với dòng định mức ghi trên nhãn động cơ; lệch nhiều thì dừng lại kiểm tra cơ khí trước.
Đóng điện ở chế độ THƯỜNG, chạy thử và đọc dòng trên đồng hồ A trước khi cài bảo vệ.

Chỉ sau khi dòng làm việc ổn định và đúng kỳ vọng mới tiến hành cài ngưỡng bảo vệ. Cài ngưỡng trên một hệ đang có lỗi cơ khí sẽ khoá luôn cái lỗi đó vào bộ nhớ của tủ.

Phao và chân tín hiệu

Tủ nhận tín hiệu từ phao của hai bể. Sơ đồ chân được quy định cố định, đấu sai chân là nguyên nhân phổ biến khiến bơm chạy ngược logic mong muốn:

Phao bể dưới nối vào chân 1, 2, 3.
Phao bể trên nối vào chân 4, 5, 6.
Chân 1, 2, 3 thông mạch nghĩa là bể dưới đầy.
Chân 4, 5, 6 thông mạch nghĩa là bể trên đầy.

Hệ thống có thể chạy chỉ với phao bể dưới, chỉ với phao bể trên, hoặc cả hai. Điều này phụ thuộc vào việc muốn bảo vệ chống cạn, chống tràn, hay cả hai.

Đọc cảnh báo trên màn hình

Bảng đối chiếu nhanh giữa hiện tượng và cách xử lý:

Màn hình luôn hiện CHƯA B.VỆ — chưa cài đặt bảo vệ, hoặc thao tác giữ START chưa đủ lâu để nghe tiếng “TIT”.
Bơm không chạy ở chế độ TỰ ĐỘNG — tín hiệu phao chưa đúng. Kiểm tra lại chân 1,2,3 và 4,5,6, và trạng thái thông mạch tương ứng.
Báo THẤP A — bơm đang chạy thiếu nước hoặc hụt tải. Kiểm tra nguồn hút và mức nước bể dưới.
Báo THẤP V hoặc QUÁ V — điện áp nguồn ra ngoài khoảng 340V đến 435V. Vấn đề nằm ở nguồn cấp chứ không ở tủ.
Báo KẸT — bơm bị kẹt cơ khí; phải xử lý phần cơ trước khi cho chạy lại.
Tủ báo lỗi liên tục sau khi thay bơm — chưa xoá ngưỡng bảo vệ của bơm cũ. Xoá rồi cài lại theo đúng trình tự.

Dải động cơ tủ điều khiển được

Về phạm vi sử dụng, bảng công bố liệt kê một pha và ba pha; riêng ba pha được chia theo ba khoảng công suất:

Động cơ dùng điện một pha.
Động cơ ba pha dải 0,75 – 4 kW.
Động cơ ba pha dải 5,5 – 7,5 kW.
Động cơ ba pha dải 7,5 – 15 kW.

Việc chia nấc không phải để phân loại giá mà để ngưỡng dòng bám sát dòng định mức. Vì vậy chọn nấc lớn hơn cần thiết là tự làm yếu chức năng bảo vệ.

Ghép tủ với bơm cho đúng

Nguyên tắc chọn rất gọn: đọc công suất và loại nguồn trên nhãn động cơ, rồi lấy tủ có nấc chứa đúng giá trị đó.

Bơm một pha: chọn cấu hình tủ cho động cơ một pha.
Bơm ba pha từ 7,5 đến 15 kW: chọn nấc 7,5 – 15 kW.
Bơm ba pha từ 5,5 đến 7,5 kW: chọn nấc 5,5 – 7,5 kW.
Bơm ba pha từ 0,75 đến 4 kW: chọn nấc 0,75 – 4 kW.

Trường hợp công suất nằm đúng ranh giới giữa hai nấc, nên hỏi kỹ thuật thay vì tự chọn — dòng định mức thực tế của từng hãng động cơ có thể lệch nhau đáng kể ở cùng một mức công suất.

Cài đặt và xoá chế độ bảo vệ

Ngưỡng bảo vệ không nhập bằng tay mà tủ tự ghi nhớ từ dòng thực tế. Vì vậy trình tự cài đặt cần làm đúng:

Ấn phím MODE để chuyển về chế độ THƯỜNG.
Ấn START cho bơm chạy.
Quan sát đồng hồ A trên tủ. Dòng hiển thị phải thấp hơn một chút hoặc bằng dòng định mức của động cơ.
Ấn và giữ phím START cho đến khi tủ phát ra tiếng “TIT” thì bỏ tay ra.
Tủ ghi nhớ các thông số bảo vệ và tự động đếm ngược 10 giây.
Sau 10 giây, tín hiệu CHƯA B.VỆ mất đi — bơm đã được tủ bảo vệ.

Khi thay bơm mới

Thay bơm mới mà không xoá bảo vệ cũ thì bơm mới hoặc không được bảo vệ, hoặc tủ báo lỗi liên tục. Thao tác xoá: chuyển MODE về THƯỜNG, ấn STOP để dừng bơm, rồi ấn giữ STOP đến khi nghe tiếng “TIT”. Khi tín hiệu CHƯA B.VỆ hiện lên là đã xoá xong.

Sau khi xoá xong, cài lại ngưỡng mới theo đúng trình tự ở trên.

Cách tủ điều khiển bơm

Có đúng hai chế độ chạy. Người vận hành chuyển bằng phím MODE và nhìn góc phải bên dưới màn hình để xác nhận.

Chế độ THƯỜNG (chạy không tự động)

Dùng phím MODE chuyển về chế độ THƯỜNG. Khi đó ấn START là bơm chạy, ấn STOP là bơm ngắt. Đây là chế độ dùng khi chạy thử, khi cần kiểm tra dòng, hoặc khi phao đang có vấn đề.
